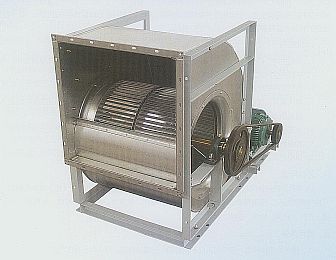

QDF型皮带传动离心通风机

一、简述

我公司设计研制开发的QDF型皮带传动离心通风机与国内同类风机相比，在同机号、同转速情况下，效率高、风量大、噪声低、性能曲线平坦，且高效区域宽广，是通风换气、空调净化中所需的最理想配套产品。其关键部件---叶轮获得国家实用新型专利（ZL00218368.4），产品被评为2000年度上海市级新产品。

二、风机形式

QDF型皮带传动离心通风机共有180、250、280、 315、355、400、450、500、560、630、710、800No_十一种型号。该型号风机的出风口位置均有0度、90度。180度、270 度四种。机组可制成右旋风机，以“右”表示，按逆时针方向旋转称左旋风机，以“左”表示。

三、风机结构

1．叶轮有两个前向多翼式单进风叶轮组成，材料均采用优质镀锌钢板，全部机械化模具制作，具有先进良好的空气动力性能，并经静、动平衡校验，运转平稳可靠。

2．机壳采用优质镀锌钢板咬边结构。经数控冲床加工后，由专用咬边设备咬口、再由专用合缝机咬合而成。

3．集风器材料采用优质镀锌钢板，经机械化模具拉伸制作。具有光滑流线型表面，气流能顺利地进入叶轮，损失小，效率高。

4．主轴采用优质碳素结构钢，经热处理后机械加工，在设计上有充分的安全保险系数。

5．传动带轮采用嵌入式锥套带轮，轴承采用日本进口NSK轴承，使用寿命长，维修保养方便。

四、风机用途

QDF型皮带传动离心通风机最可适用于工业、民用及公共建筑室内的通风换气（输入气体和输出.气体）。凡空气需要净化，恒温恒湿调节的场合：如宾馆、餐厅、歌舞厅、礼堂、影剧院、计量室、地下室隧道、工厂、学校、医院、科研单位等。

五、使用条件

1．输送的气体种类：空气和其他不自燃的、无腐蚀性的对人体无害的气体。

2．气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于120mg/立方米。

3．气体温度使用范围：-20度～ 85度

4．风机切忌按配用功率超载使用，否则会烧坏电机。

.
